Пескоотделитель

тангенциальный пескоотделитель система очистки ливневых стоков - ливневая канализация

Дожди смывают с территории предприятия и дорого большое количество песка, мелких камней и прочих трердых частиц. Их попадание в ливневые очистные сооружения нежелательно, поэтому эти частицы нужно осадить в ливневом стоке до подачи его в очистные сооружения. Устройство для осаждения песка называют песколовка, пескоотделитель или пескоуловитель. Это названия одного и тогоже устройства.

Пескоуловитель

Пескоуловитель (песколовка, песколовушка, пескоотделитель) осаждает песок и другие твердые частицы. Пескоуловитель основан на принципе гравитации — взвешенные в воде тяжелые частицы вещества осаждаются на дне емкости песколовки. После заполнения осадком емкости все твердые вещества и осадочный ил удаляются. Пескоуловитель с двумя секциями выполняет также роль  первичного естественного отделение легких нефтепродуктов. Соответственно при строительстве нужно предусматреть два колодца для обслуживания пескоуловителя: один для удаления твердого донного осадка, другой — для удаления поверхностных нефтепродуктов. Это значительно ускоряет и облегчает процесс очистки дождевых стоков.

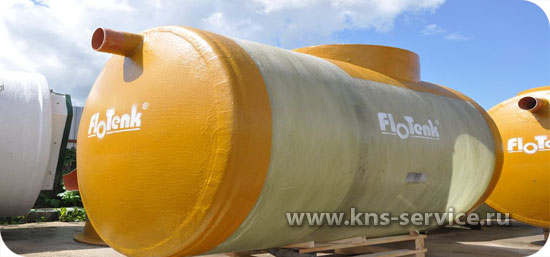

Двухкамерный пескоуловитель

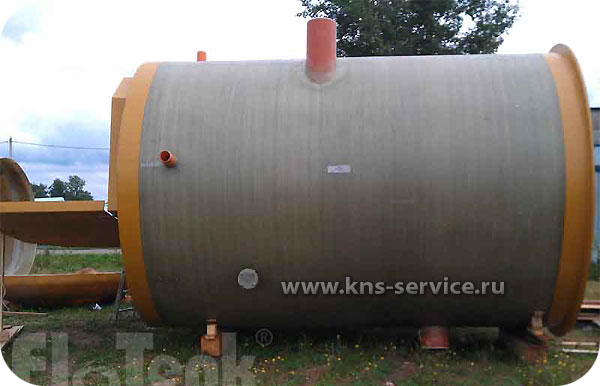

Однокамерный пескоуловитель

Таблица характеристик пескоотделителей

Расход стоков	л/с	5	10	15	20	25	30	40	50	60	100
Длина корпуса, L	мм	1600	1600	1800	2300	2300	2000	2000	2300	3000	3000
Dвх/Dвых	мм	2700	5200	6200	5100	6300	7500	9900	12400	9000	14700
Hвых	мм	70					140
Масса сухой емкости	мм	299	548	797	1046	1295	1544	2042	2540	3038	5020

D_вх / D_вых по требованию заказчика из размерного ряда, мм: 110, 160, 200, 250, 315, 400, 500

По желанию Заказчика размеры выпускаемой продукции могут быть изменены

При необходимости пескоотделитель оснащается датчиком контроля уровня осадка (Сигнализатор уровня LC-2-1)

Тангенциальный пескоотделитель

Если в ливневом стоке высокий показатель взвешенных веществ (более 2000 мг/литр), настоятельно рекомендуется использовать тангенциальный пескоотделитель (тангенциальная песколовка). Принцип действия тангенциальной песколвки основан на круговом вращательном движении потока жидкости внутри емкости. Это достигается подачей ливневого стока её по касательной к стенкам корпуса песколовки. Технология такой очистки позволяет осадить до 90% песка, и некоторые органические загрязнения. Откачка осадка из песколовки выполняется дренажными, грязвыми, канализационными погружными или самовсасывающими насосами. Рекомендуется использовать устройство взмучивания донного осадка при помощи компрессора или мешалки.

Предлагаемая песколовка выполнена из стеклопластика и поставляется в полной комплектации и готовности.

Тангенциальная песколовка с насосами должна быть оборудована установкой для обезвоживания осадка, и шкафом управления для автоматизации пуска и остановки насосов, а также их защиты от выхода из строя.

При необходимости песколовку комплектуют датчиком контроля уровня осадка (Сигнализатор уровня LC-2-1)

Для контроля за процессами, происходящими в емкости, предлагается использовать систему измерения уровня - сигнализатор уровня LC2-1 и датчики уровня. Сигнализатор уровня - устройство, определяющее наполнение емкости. Выпускается в нескольких модификациях: для масла(жира), для воды, для песка.

Сигнализатор уровня песка LC2-1 (песок) – это устройство, определяющее степень наполнения взвешанных частиц (песка) в емкости отстойника. Устройство контроля определяет степень заполняемости взвешанных частиц и выдаёт световой и звуковой сигналы, если её объем в емкости выше нормы. Датчик подключен к измерительному устройству, которое устанавливается внутри помещения, в удобном для наблюдения месте.
